TRUBKY A OVÁLY

TRUBKY A OVÁLY


Nabízíme sortiment trubek od průměru 8 mm do 300 mm se sílou stěny 0,5 – 3 mm v povrchové úpravě teplé - lesklé, studené a pozinkované.

JEKLY

JEKLY


Čtvercové jekly nabízíme v rozměrech 8x8 mm – 80x80 mm,obdélníkové jekly nabízíme v rozměrech 8x8 mm – 120x40 mm.

SPECIÁLNÍ PROFILY

SPECIÁLNÍ PROFILY


Nabízíme profily se speciálním průřezem dle požadavků zákazníka.

HLINÍKOVÉ TRUBKY

HLINÍKOVÉ TRUBKY


Dovážíme od našeho výrobce pro sériovou výrobu široký sortiment hliníkových trubek, jeklů a oválů se sílou stěny 0,6 - 2,0 mm o průměrech 8 - 80 mm dle požadavků zákazníka.
Minimální množství pro objednání je třeba předem konzultovat
Na skladě máme nyní omezené množství hliníkových výrobků.


HLINÍKOVÉ TRUBKY

CHEMICKÉ A MECHANICKÉ VLASTNOSTI


PŘÍMĚS MECHANICKÉ VLASTNOSTI CHEMICKÉ SLOŽENÍ
    Stato Rm N/mm2 Rp 0,2 N/mm2 A % Si Fe Cu Mn Mg Cr Zn Ti Si
EN EN AW-AL H125 190 145 8 ≤ 0,30 ≤ 0,70 ≤ 0,25 1,00÷1,50 0,80÷1,30   ≤ 0,25
AW-3004 Mn1 Mg1 H145 220 180 6
    H165 240 200 4
    H185 250 220 3

EN  EN AW-AL H145 200 175 7 ≤ 0,60 ≤ 0,70 ≤ 0,30 1,00÷1,50 2,00÷0,60 ≤ 0,10 ≤ 0,25 ≤ 0,10
AW-3005 Mn1 Mg0,5 H165 210 185 5
    H185 220 195 4

EN EN AW-AL H125 220 170 10 ≤ 0,40 ≤ 0,50 ≤ 0,10 0,50÷1,10 1,60÷2.50 ≤ 0,30 ≤ 0,20 ≤ 0,10
AW-5049 Mg2 Mn0,8 H145 235 200 7
    H165 250 230 5
    H185 270 250 3

EN EN AW-AL H125 210 160 8 ≤ 0,40 ≤ 0,50 ≤ 0,15 0,10÷0,50 1,70÷2,40 ≤ 0,15 ≤ 0,15 ≤ 0,15
AW-5251 Mg2 H145 230 190 6
    H165 245 210 5

EN EN AW-AL 0 190 70 17 ≤ 0,40 ≤ 0,40 ≤ 0,10 ≤ 0,50 2,60÷3,60 ≤ 0,30 ≤ 0,20 ≤ 0,15 Mn+Cr 0,10÷0,60
AW-5754 Mg3 H125 220 170 9
    H165 255 225 4

EN EN AW-AL 0 275 115 16 ≤ 0,40 ≤ 0,40 ≤ 0,10 Y 0,40÷1,00 4,00÷4,90 0,05÷0,25 ≤ 0,25 ≤ 0,15
AW-5083 Mg4,5 Mn0,7 H145 340 260 6
    H165 360 300 5
    H185 420 380 4

EN EN AW-AL 0 240 100 15 ≤ 0,40 ≤ 0,50 ≤ 0,10 0,20÷7,00 3,50÷4,50 0,05÷0,25 ≤ 0,25 ≤ 0,15
AW-5086 Mg4 H125 270 170 9
    H145 300 220 7
    H165 320 260 5
    H185 350 320 3

EN EN AW-AL 0 190 100 15 ≤ 0,40 ≤ 0,50 1,20÷2,00 ≤ 0,30 2,10÷2,90 0,18÷0,28 5,10÷6,10 ≤ 0,20
AW-7075 Zn5,5 MgCu T6 530 460 10
    T61 550 500 8

TOLERANCE


ROZMĚRY TRUBKY     EN 1592-3
8 < D < 15 ± 0,10 mm
15 < D < 40 ± 0,12 mm
40 < D < 60 ± 0,15 mm
60 < D < 80 ± 0,20 mm

  TVAROVANÉ PROFILY  EN 1592-4
          L <15 ± 0,08 mm
  15 < L < 30 ± 0,10 mm
  30 < L < 50 ± 0,12 mm
  50 < L < 70 ± 0,15 mm
  70 < L ± 0,20 mm

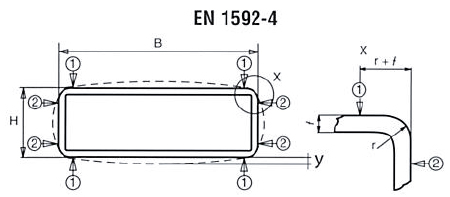

PLOCHOST B ס H < 15 y max = ± 0,08 mm
15 < B ס H < 30              ± 0,10 mm
30 < B ס H < 50              ± 0,12 mm
50 < B ס H < 70              ± 0,15 mm
70 < B ס H              ± 0,20 mm

  LEGENDA: 1, 2 – body měření

SÍLA STĚNY 0,5 < t < 1,0 ± 0,05 mm
1,0 < t < 2,5 ± 0,08 mm

DÉLKA STROJOVÉ DĚLENÍ
  4000 < L < 8000 - 0 + 20 mm

  FIXNÍ DÉLKY
  < L 1000              ± 1,0 mm
  1000 < L < 3000              ± 1,5 mm
  3000 < L< 7000              ± 2,0 mm
  7000 < L              ± 3,0 mm

PŘÍMOST L < 1000 F max = 1,6 mm
L < 1000 F max <= 1,6 mm

TRUBKY – HMOTNOSTI


Hmotnosti uvedené v následujících tabulkách, jsou vypočítávány pro specifickou hmotnost rovnou 2,7 a jsou pouze orientační.

TRUBKY


VNĚJŠÍ PRŮMĚR SÍLA STĚNY mm
0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,75 1,8 1,9 2,0
D (mm) HMOTNOST g/ml
8 38 43 49 54 59
10 48 55 62 69 76
12 58 67 76 85 93 102 110 118 126 134
14 68 79 90 100 110 120 130 140 150 159
15 73 85 96 108 119 130 140 151 162 172
16 78 91 103 115 127 139 151 162 173 184 195 206 212 217 227 238
17 83 97 110 123 136 148 161 173 185 197 209 221 226 232 243 254
17,3 85 99 112 125 138 151 164 176 189 201 213 225 231 237 248 260
18 89 103 117 131 144 158 171 184 197 210 223 235 241 247 259 271
19 94 109 124 138 153 167 181 195 209 223 236 249 256 263 276 288
20 99 115 130 146 161 176 191 206 221 235 250 264 271 278 292 305
21 104 121 137 153 170 186 202 217 233 248 263 278 286 293 308 322
21,25 105 122 139 155 172 188 204 220 236 251 267 282 289 297 312 327
22 109 126 144 161 178 195 212 228 245 261 277 293 301 308 324 339
22,4 111 129 147 164 182 199 216 233 249 266 282 298 307 315 330 346
22,5 111 129 147 165 182 200 217 234 251 267 284 300 308 316 332 348
23 114 132 151 169 187 204 222 239 257 274 290 307 315 324 340 356
23,5 117 135 154 173 191 209 227 245 262 280 297 314 323 331 348 365
24,7 123 143 162 182 201 220 239 258 277 295 314 332 341 350 367 385
25 124 144 164 184 204 223 242 261 280 299 318 336 345 354 372 390
25,4   147 167 187 207 227 246 266 285 304 323 342 351 360 379 397
25,6   148 168 189 209 229 248 268 287 307 326 345 354 363 382 400
26   150 171 192 212 232 252 272 292 312 331 350 360 369 388 407
28   162 185 207 229 251 273 294 316 337 358 379 390 400 421 441
30   174 198 222 246 270 293 316 340 363 385 408 419 431 453 475
31,65     209 235 260 285 310 335 359 384 408 432 444 456 479 503
32     212 237 263 288 314 339 363 388 413 437 449 461 485 509
33     219 245 271 298 324 350 375 401 426 451 464 476 501 526
33,55     222 249 276 303 329 356 382 408 434 459 472 485 510 535
34     225 253 280 307 334 361 387 414 440 466 479 492 517 543
35     232 260 288 316 344 372 399 426 453 480 494 507 533 560
35,5     235 264 293 321 349 377 405 433 460 487 501 515 542 568
36     239 268 297 326 354 383 411 439 467 495 508 522 550 577
37,7     250 281 311 341 372 401 431 461 490 519 534 548 577 606
38     252 283 314 344 375 405 435 464 494 523 538 553 582 611
40     266 298 331 363 395 427 458 490 521 552 568 583 614 645
42       314 348 382 415 449 482 515 548 581 597 614 646 679
43         356 391 425 460 494 528 562 596 612 629 662 696
44         365 400 436 471 506 541 575 610 627 644 678 713
45         373 410 446 482 518 553 589 624 642 660 695 729
48         399 438 476 515 553 592 630 668 687 705 743 780
50         416 456 497 537 577 617 657 696 716 736 775 814
50,8         422 464 505 546 587 627 668 708 728 748 788 828
52             517 559 601 643 684 725 746 766 807 848
55             548 592 637 681 725 769 790 812 856 899
56             558 603 648 693 738 783 805 828 872 916
57             569 614 660 706 752 797 820 843 888 933
60             599 647 696 744 793 841 865 889 936 984
64             639 691 743 795 847 898 924 950 1001 1052
68             680 736 791 846 901 956 983 1011 1065 1120
70             700 758 815 782 928 985 1013 1041 1098 1154
72             721 780 838 897 955 1014 1043 1072 1130 1188
80     537 604 670 736 802 868 933 999 1064 1129 1162 1194 1259 1323

OBDÉLNÍKOVÉ JEKLY


VNĚJŠÍ ROZMĚRY   SÍLA STĚNY mm
0,7 0,8 0,9 1,0 1,1 1,2 1,24 1,3 1,4 1,5 1,6 1,7 1,75 1,8 1,9 2,0
A x B (mm) r HMOTNOST g/ml
15 x 10 r.2 85 96 108 119 130 140 145 151 162 172
18 x 12 r. 1,5 109 124 138 153 167 181 187 195 209 223 236 249 256 263 276 288
18,3 x 12,3 r. 1,5 109 124 138 153 167 181 187 195 209 223 236 249 256 263 276 288
20 x 10 r. 1,5 109 124 138 153 167 181 187 195 209 223 236 249 256 263 276 288
20 x 15 r. 1,5 126 144 161 178 195 212 218 228 245 261 277 293 301 308 324 339
25 x 15 r. 1,5 144 164 184 204 223 242 250 261 280 299 318 336 345 354 372 390
24 x 18 r. 2,5 147 167 187 207 227 246 254 266 285 304 323 342 351 360 379 397
30 x 15 r. 1,5 162 185 207 229 251 273 281 294 316 337 358 379 590 400 421 441
30 x 18 r. 4,5 162 185 207 229 251 273 281 294 316 337 358 379 390 400 421 441
30 x 20 r. 3,5 174 198 222 246 270 293 302 316 340 363 385 408 419 431 453 475
30 x 22,57 r. 6 174 198 222 246 270 293 302 316 340 363 385 408 419 431 453 475
33 x 20 r. 4,5   205 230 254 279 303 313 328 352 375 399 423 434 446 469 492
32,5 x 22 r. 6   212 237 263 288 314 324 339 363 388 413 437 449 461 485 509
33 x 20 r. 3,5   212 237 263 288 314 324 339 363 388 413 437 449 461 485 509
33 x 20 r. 3   219 245 271 298 324 334 350 375 401 426 451 464 476 501 526
33 x 20 r. 2   225 253 280 307 334 345 361 387 414 440 466 479 492 517 543
35 x 20 r. 3,5   219 245 271 298 324 334 350 375 401 426 451 464 476 501 526
35 x 20 r. 2   225 253 280 307 334 345 361 387 414 440 466 479 492 517 543
40 x 20 r. 4   239 268 297 326 354 366 383 411 439 467 495 508 522 550 577
40 x 20 r. 3   246 276 305 335 364 376 394 423 452 480 509 523 537 566 594
40 x 22 r. 4,5   246 276 305 335 364 376 394 423 452 480 509 523 537 566 594
40 x 22,5 r. 6   246 276 305 335 364 376 394 423 452 480 509 523 537 566 594
40 x 25 r. 3   266 298 331 363 395 408 427 458 490 521 552 568 583 614 645
40 x 30 r. 3   286 321 356 391 425 439 460 494 528 562 596 612 629 662 696
43 x 20 r. 4,5   252 283 314 344 375 387 405 435 464 494 523 538 553 582 611
43 x 20 r. 3   266 298 331 363 395 408 427 458 490 521 552 568 583 614 645
45 x 20 r. 3   266 298 331 363 395 408 427 458 490 521 552 568 583 614 645
45 x 22 r. 2,5   280 314 348 382 415 429 449 482 515 548 581 597 614 646 679
45 x 30 r. 4,5   300 337 373 410 446 460 482 518 553 589 624 642 660 695 729
46 x 20 r. 3,5   266 298 331 363 395 408 427 458 490 521 552 568 583 614 645
46 x 22 r. 3   286 321 356 391 425 439 460 494 528 562 596 612 629 662 696
46 x 22 r. 6,5   266 298 331 363 395 408 427 458 490 521 552 568 583 614 645
47,6 x 21,6 r. 5     314 348 382 415 429 449 482 515 548 581 597 614 646 679
48 x 20 r. 3     314 348 382 415 429 449 482 515 548 581 597 614 646 679
50 x 20 r. 3,5     321 356 391 425 439 460 494 528 562 596 612 629 662 696
50 x 20 r. 5     314 348 382 415 428 449 482 515 548 581 597 614 646 679
50 x 22 r. 2,5       373 410 446 460 482 518 553 589 624 642 660 695 729
50 x 25 r. 3       382 419 456 471 493 530 566 603 639 657 675 711 746
50,3 x 20,5 r. 4       356 391 425 439 460 494 528 562 596 612 629 662 969
50 x 30 r. 2       416 456 497 513 537 577 617 657 696 716 736 775 814
58 x 25 r. 2,5       433 475 517 534 559 601 643 684 725 746 766 807 848
60 x 20 r. 2       416 456 497 513 537 577 617 657 696 716 736 775 814
60 x 24 r. 5       424 466 507 523 548 589 630 670 711 731 751 791 831
60 x 25 r. 3,5       441 484 527 544 570 613 655 698 740 761 782 824 865
60 x 30 r. 4,5       458 503 548 565 592 637 681 725 769 790 812 856 899
64 x 25 r. 3,5           548 565 592 637 681 725 769 790 812 856 899
64 x 25 r. 2,5           558 576 603 648 693 738 783 805 828 872 916
66 x 22 r. 2,5           548 565 592 637 681 725 769 790 812 856 899
71,5 x 20 r. 2,5           568 586 614 660 706 752 797 820 843 888 933
73 x 25 r. 4,5           599 618 647 696 744 793 841 865 889 936 984
77 x 25 r. 3,5           629 650 680 732 782 833 884 909 934 985 1035
82 x 20 r. 4           629 650 680 732 782 833 884 909 934 985 1035
84 x 25 r. 2,5           680 702 736 791 846 901 956 983 1011 1065 1120

ČTVERCOVÉ JEKLY


VNĚJŠÍ ROZMĚRY   SÍLA STĚNY mm
0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,75 1,8 1,9 2,0
A x B (mm) r HMOTNOST g/ml
12 x 12 r. 1 85 96 108 119 130 140 151 162 172
12,3 x 12,3 r. 1,5 85 96 108 119 130 140 151 162 172
14 x 14 r. 1,5 103 117 131 144 158 171 184 197 210 233 235 241 247 259 271
15 x 15 r. 1,5 109 124 138 153 167 181 195 209 223 236 249 256 263 276 288
16 x 16 r. 2,5 115 130 146 161 176 191 206 221 235 250 264 271 278 292 305
16,5 x 16,5 r. 1,5 121 137 153 170 186 202 217 233 248 263 278 286 293 308 322
18 x 18 r. 2 126 144 161 178 195 212 228 245 261 277 293 301 308 324 339
20 x 20 r. 1,5 144 164 184 204 223 242 261 280 299 318 336 345 354 372 390
22 x 22 r. 2,5 162 185 207 229 251 273 294 316 337 358 379 390 400 421 441
25 x 25 r. 3,5 174 198 222 246 270 293 316 340 363 385 408 419 431 453 475
30 x 30 r. 30   246 276 305 335 364 394 423 452 480 509 523 537 566 594
30 x 30 r. 4   239 268 297 326 354 383 411 439 467 495 508 522 550 577
35 x 35 r. 3,5       356 391 425 460 494 528 562 596 612 629 662 696
40 x 40 r. 2       416 456 497 537 577 617 657 696 716 736 775 814

TUNEL-PROFILY


VNĚJŠÍ ROZMĚRY SÍLA STĚNY mm
0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,75 1,8 1,9 2,0
A x B (mm) HMOTNOST g/ml
27,1 x 19 132 151 169 187 204 222 239 257 274 290 307 315 324 340 356
33 x 30 210 239 268 297 326 354 383 411 439 467 495 508 522 550 577
50 x 25 257 293 329 365 400 436 471 506 541 575 610 627 644 678 713

PROFILY ELIPSOVÉHO PRŮŘEZU


VNĚJŠÍ ROZMĚRY SÍLA STĚNY mm
0,6 0,7 0,8 0,9 0,10 1,2 1,5 1,8 2,0 2,5
A x B (mm) HMOTNOST g/ml
28 x 20   144 164 184 204 242 299 354 390 477
40 x 20   186 212 237 263 314 388 461 509 626

PLOCHOOVÁLY


VNĚJŠÍ ROZMĚRY SÍLA STĚNY mm
0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,75 1,8 1,9 2,0
A x B (mm) HMOTNOST g/ml
20 x 15 103 117 131 144 158 171 184 197 210 223 235 241 247 259 271
23 x 14 121 137 153 170 186 202 217 233 248 263 278 286 293 308 322
27,5 x 14,7 132 151 169 187 204 222 239 257 274 290 307 315 324 340 356
30 x 15 144 164 184 204 223 242 261 280 299 318 336 345 354 372 390
30,2 x 17,2 150 171 192 212 232 252 272 292 312 331 350 360 369 388 407
33 x 20 162 185 207 229 251 273 294 316 337 358 379 390 400 421 441
36 x 18 174 198 222 246 270 293 316 340 363 385 408 419 431 453 475
40 x 20 192 219 245 271 298 324 350 375 401 426 451 464 476 501 526
48 x 19,8 221 252 283 314 344 375 405 435 464 494 523 538 553 582 611
